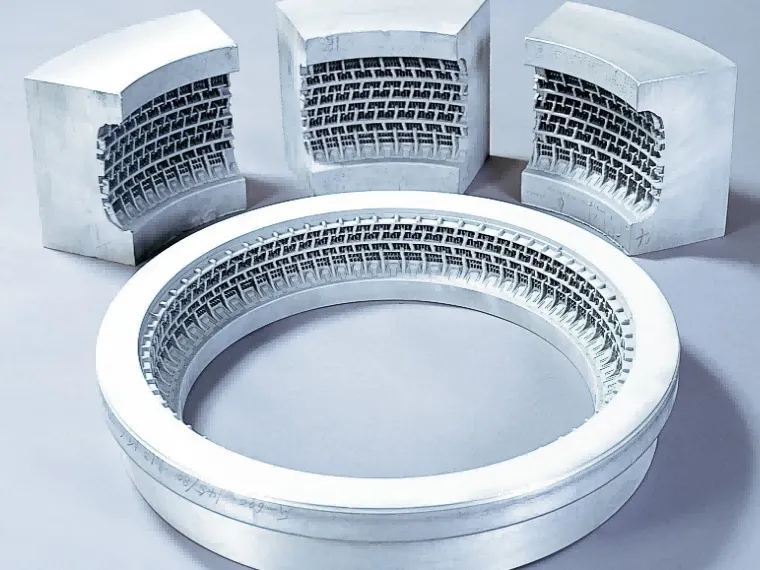

Fabricantes de moldagem por injeção de moldes de precisão para pneus - quem são eles?
No ano passado, nossa equipe estava avaliando um molde PCR de um fornecedor de Shandong. Após a entrega, encontramos incompatibilidade dimensional entre a placa lateral e o anel de aço. Qualquer pessoa que tenha trabalhado em alguns projetos de moldes para pneus sabe que isso acontece com mais frequência do que deveria. Demorou quase duas horas ao telefone com o engenheiro para descobrir que era uma micro-deformação causada pelo processo de tratamento térmico.
Essa experiência me lembrou que escolher um fornecedor de moldes para pneus com base apenas no tamanho da empresa e no preço cotado não é suficiente.
Os principais players deste mercado
A concentração do mercado em moldes para pneus é maior do que a maioria das pessoas espera. Os dados de Research and Markets mostram que o tamanho do mercado global é de cerca de 1,85 mil milhões de dólares em 2024, mas quase metade dessa capacidade pertence a apenas três empresas.
Grupo Himileem Gaomi, Shandong detém 32,75% de participação global, tornando-a a maior fabricante de moldes para pneus do mundo. A receita de moldes para pneus em 2024 atingiu 4,65 bilhões de RMB, cerca de US$ 640 milhões. Eles fornecem 66 das 75 maiores empresas de pneus do mundo. Bridgestone, Michelin, Goodyear, Continental, todos os nomes que você reconheceria. A Continental atribuiu-lhes o prémio de "Melhor Fornecedor" durante seis anos consecutivos, o que tem peso nesta indústria. A participação no mercado interno é ainda maior, de 55%, com exportações para 79 países.
SAEHWA IMCde Gwangju, a Coreia do Sul ocupa o segundo lugar, com 7,28% de participação. Fundada em 1981, cerca de 80% da receita vem do exterior. Em 2016, eles tomaram uma decisão que parecia inovadora: adquirir uma empresa de impressão 3D chamada Cube Tech. Primeiro grande fabricante de moldes a integrar a fabricação aditiva no fluxo de trabalho de produção. Olhando para trás agora, essa mudança valeu a pena.
Equipamento Inteligente Greatooem Jieyang, Guangdong, tem capacidade anual de 10.000 conjuntos de moldes. Sua força são moldes OTR gigantes, especificações como 40.00R57 para equipamentos de mineração onde uma única cavidade de molde pesa mais de 450kg. Eles adquiriram a Northeast Tire Mold nos EUA, a empresa de máquinas-ferramenta OPS na Alemanha e têm uma fábrica em Chennai, na Índia. Os membros da indústria consideram-nos um fornecedor importante para gigantes internacionais de pneus, incluindo a Goodyear. Eles têm desenvolvido estruturas de várias-peças, mangas de ar de mola e moldes a vácuo para pneus EV, principalmente para reduzir os bigodes de borracha nas superfícies dos pneus.
Herbert Maschinenbauna Alemanha é a velha guarda. Fundada em 1905, com sede em Hünfeld, cerca de 100 km a leste de Frankfurt. Cerca de 200 funcionários, mas profundo acúmulo técnico. Eles cobrem tudo, desde pneus de motocicleta até-OTR de tamanho normal. Seus moldes de quebra-cabeça usam um design sem ventilação com micro{8}}espaços entre os blocos de padrão em vez das aberturas de ventilação tradicionais. A desvantagem é que esses moldes custam aproximadamente o dobro dos designs segmentados convencionais. Nem todo projeto pode permitir isso.
MESNACem Qingdao ficou em primeiro lugar globalmente em vendas de máquinas de borracha em 2014. Eles não apenas fabricam moldes, eles fornecem soluções completas de fabricação inteligente de pneus, incluindo sistemas de pneus RFID. Expansão agressiva no Sudeste Asiático recentemente, fábrica no Vietnã inaugurada em 2024, fábrica no Camboja inaugurada no mesmo ano, investimento de US$ 20 milhões no México.
Outros nomes que vale a pena conhecer incluemTrabalhos de precisão Hankookna Coreia (primeira empresa coreana de moldes a adotar a impressão 3D de metal em 2015),Molde Shinkono Japão (grande especialista em OTR, expandiu a capacidade de Osaka em 35% em 2024), eA-Z Formadoresna Alemanha (adquirida pela Continental em 2015).
Repartição geográfica: A China detém cerca de 40% da capacidade global, com mais de 3.000 instalações de moldes ativas. Coreia em torno de 15%. Alemanha 12%. Japão 10%. EUA 8%.
Por que as especificações de precisão são importantes
Qualquer pessoa que tenha trabalhado em projetos de moldes para pneus sabe que o ambiente de vulcanização é brutal. Temperaturas em torno de 170-180 graus e pressões superiores a 15 bar. Qualquer desvio dimensional se acumula no sistema sob essas condições.
Os números de tolerância que separam os moldes de precisão dos padrões são específicos. A tolerância do segmento individual precisa atingir ±0,025 mm. O desvio total indicado para o molde montado deve ficar abaixo de 0,076 mm. O TIR do pneu acabado não pode exceder 0,127 mm ou falha no teste de uniformidade. Os requisitos de acabamento superficial acrescentam complexidade. A gravação a laser padrão atinge Ra abaixo de 0,8 mícron. Aplicações-de última geração que exigem polimento de diamante SPI A-1 vão até Ra 0-1 mícron.
Um detalhe que só aparece depois de você ter feito algum trabalho de usinagem: a regra do ângulo de saída da textura é de 1 grau por 0,0005 polegadas de profundidade da textura. Texturas de couro ou madeira precisam de 6 a 7 graus. Os manuais dos produtos raramente mencionam isso, mas se errar, a desmoldagem se tornará um problema.
Encontrei uma discussão útil no fórum Practical Machinist sobre o design do eletrodo EDM para moldes de pneus. Um maquinista experiente sugeriu criar o eletrodo sólido no arquivo CAD do molde do pneu e, em seguida, usar a subtração booleana para remover o formato do molde. A forma do pneu permanece no eletrodo. Ele também notou algo interessante: um fabricante mudou de EDM para fresamento duro porque as economias de custos foram substanciais, enquanto ao mesmo tempo outra empresa indiana começou a usar EDM alegando competitividade de custos. Mostra que não existe uma resposta absolutamente certa na seleção do processo, depende da sua situação específica.
Na seleção de moldes de alumínio versus aço, o feedback dos fornecedores chineses oferece uma perspectiva prática: se você adquirir moldes nacionais de qualidade, a diferença de custo final entre o alumínio e o aço é realmente pequena. Os custos de material e o tempo de usinagem do aço P20 diferem, mas essas diferenças tornam-se insignificantes ao calcular o preço total do molde (plasticstoday.com). A condutividade térmica do alumínio é 5x a do aço, portanto o resfriamento é mais rápido, a usinagem é 10-15% mais rápida, mas a vida útil é de cerca de um terço do aço. 10.000 a 25.000 ciclos versus 50.000 a 200.000.
O problema da ventilação

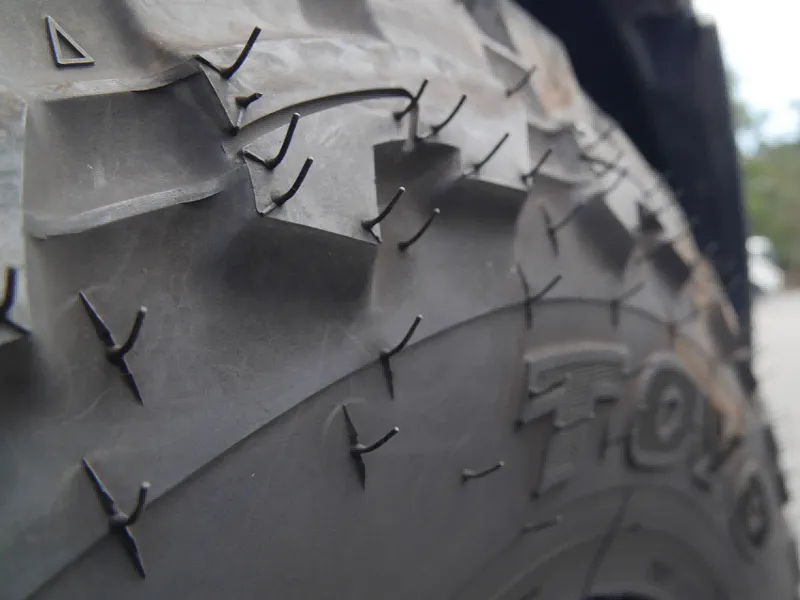

Você já viu aqueles pequenos bigodes de borracha em pneus novos. O termo da indústria às vezes é “tits” em inglês. Eles se formam quando a borracha flui para os orifícios de ventilação durante a vulcanização. Devem existir aberturas porque o ar preso causa enchimento incompleto e defeitos superficiais.
As aberturas tradicionais têm diâmetro maior para uma evacuação mais rápida, mas deixam bigodes mais óbvios. Os moldes modernos usam micro-respiradouros com diâmetro menor e perfis escareados. As aberturas de ventilação têm melhor desempenho, mas podem representar 10% do custo total de fabricação do molde.
O design sem ventilação é uma abordagem alternativa. Uma empresa nacional desenvolveu um "molde laminado sem ventilação" em 2011 que resolveu o problema do bigode, mas a implementação prática revelou limitações significativas: funcionava apenas para padrões e materiais específicos, pouca adaptabilidade a padrões de liga de alumínio de vários-passos com múltiplas lamelas. Então, em 2012, eles começaram a desenvolver uma estrutura de "combinação de vários-blocos sem-ventilação de furos" que se segmenta ao longo do padrão e usa lacunas para evacuação de ar. Este projeto acabou sendo comercializado por 120.000 a 150.000 RMB por conjunto. Em 2017, venderam 548 unidades com uma receita total de cerca de 69 milhões de RMB. A proposta de valor é a eliminação do custo de mão de obra para aparar bigodes após a-vulcanização, além de melhorar a aparência e o arredondamento dos pneus.
O entupimento da ventilação é uma dor de cabeça frequente na produção. Compostos de borracha e vulcanização se acumulam em micro-respiradouros. A abordagem tradicional é o jato de areia, mas o jato de areia reduz a vida útil do molde. De acordo com um documento de avaliação técnica do ResearchGate, a limpeza ultrassônica é o único método que limpa efetivamente as aberturas de ventilação das nascentes.
Números de custo e eficiência de projetos reais
Alguns casos específicos.
A eficiência da troca de moldes frustra muitas fábricas. As máquinas com pneus totalmente de aço levam em média cerca de 12 horas por troca. Quando interrupções no plano, problemas de equipamento ou de molde criam condições anormais, que se estendem por 20 horas, impactando diretamente a utilização do equipamento. Isso estimula o interesse na padronização de moldes e em sistemas-de troca rápida.
A Huafeng Sealing introduziu máquinas injetoras elétricas haitianas e obteve melhorias significativas no rendimento, eficiência e estabilidade do produto. A frequência de ajuste caiu e os custos de energia diminuíram. Agora, 80% de seus produtos são exportados para mercados internacionais-de alta qualidade.
Notas Práticas sobre Seleção de Fornecedores
O processo de qualificação de fornecedores da Michelin fornece uma referência útil. Compras contata o fornecedor com requisitos. O fornecedor preenche um questionário de avaliação preliminar que abrange finanças, capacidades técnicas, sistemas de qualidade, responsabilidade social e ambiental (SER) e gerenciamento de projetos. Aqueles que passam na triagem inicial recebem visitas e auditorias no local, depois solicitações de aprovação de matéria-prima e tecnologia energética e, finalmente, negociação de licitação e contrato.
As certificações de base incluem ISO 9001, IATF 16949, além de conformidade regional (DOT para os EUA, ECE para a Europa, CCC para a China). A fábrica deve ter no mínimo 1.000 metros quadrados de capacidade documentada com linhas de mistura, formação e vulcanização sob controle de qualidade. Protocolos-de verificação de terceiros da SGS, TÜV ou Bureau Veritas acrescentam credibilidade.
Os prazos de entrega variam. Os moldes de produção padrão duram de 8 a 12 semanas. Moldes segmentados complexos 12 semanas ou mais. 3A impressão D para moldes experimentais pode reduzir esse tempo para 10 dias na Northeast Tire Molds. Fluxos de trabalho híbridos que combinam usinagem tradicional com fabricação aditiva reduzem a entrega de moldes padrão para menos de 6 semanas.
A Continental adquiriu a EMT Púchov na Eslováquia em abril de 2024, mantendo 107 funcionários na produção de moldes, especialmente pela sua experiência em fresagem de moldes de aço. A justificativa declarada: "Dadas as incertezas econômicas globais, ter conhecimento-interno para todas as aplicações de moldes é uma vantagem estratégica." Esta lógica faz sentido para grandes empresas de pneus. Controlar a sua própria cadeia de abastecimento acarreta menos riscos do que depender de fornecedores externos.
O que acontece quando o controle de qualidade falha
O recall de pneus Firestone/Ford em 2000 continua sendo a maior lição da indústria. Os pneus P235/75R15 ATX, ATX II e Wilderness AT nos Ford Explorers causaram 238 mortes e aproximadamente 500 feridos nos Estados Unidos. O recall inicial abrangeu 14,4 milhões de pneus. Mais tarde, a Ford adicionou outros 13 milhões de unidades Wilderness AT.
A causa raiz foi atribuída a defeitos de fabricação na fábrica de Decatur, Illinois. Problemas de controle de temperatura. Má ligação entre correias de aço e borracha. Especificações da cunha da correia abaixo dos padrões mínimos da própria Firestone. As taxas de falha da planta Decatur excederam significativamente as instalações de Joliette, Quebec e Wilson, Carolina do Norte. O contexto de fundo incluía disputas laborais com trabalhadores substitutos na linha de produção, correlacionando-se com o declínio da qualidade.
As consequências financeiras foram graves. As ações da Bridgestone/Firestone caíram pela metade. As ações da Ford caíram 18% em um mês. A fábrica de Decatur foi fechada em 2001. A parceria de 95-anos entre Ford e Firestone terminou. A resposta regulatória produziu a Lei TREAD, que exige que os fabricantes de pneus relatem recalls no exterior à NHTSA, seguida por sistemas obrigatórios de monitoramento da pressão dos pneus (2008) e controle eletrônico de estabilidade (2008).
As estatísticas de qualidade-de todo o setor continuam preocupantes. A taxa anual de devolução de pneus com defeito de 7% gera cerca de US$ 100 milhões em custos de compensação da indústria anualmente. Os fabricantes que não possuem ferramentas de monitoramento digital relatam taxas de defeitos de precisão em torno de 2,1%.
Mudanças em andamento

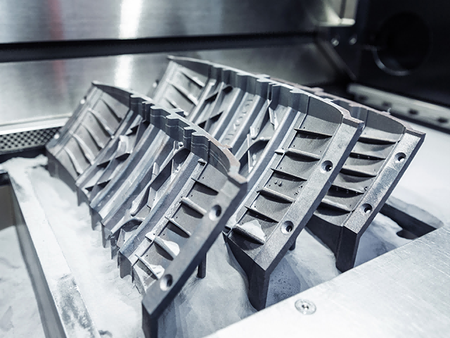

A penetração da impressão 3D em moldes de pneus está se acelerando. A fabricação aditiva foi responsável por cerca de 13% dos processos de produção de moldes em 2023. A joint venture AddUp entre Michelin e Fives produz mais de 1 milhão de lamelas de pneus anualmente. Alguns moldes de pneus de inverno contêm mais de 3.000 lamelas em 200+ designs diferentes. A NEXEN TIRE usa design virtual{10}}orientado por XAI e detém patentes de impressão 3D para produção de moldes.
Os pneus EV exigem novos requisitos de molde. Os veículos elétricos são mais pesados com torque instantâneo, exigindo pneus com classificação XL/HL e estruturas de molde mais fortes. As necessidades de baixa resistência ao rolamento e redução de ruído impulsionam designs de padrões de piso especializados. Mais de 46% dos pneus EV em 2023 usaram gravações de molde exclusivas para otimização da banda de rodagem.
O projeto{0}}de molde de PCR de alta tecnologia da Hailang Holdings alcançou um avanço técnico digno de nota. Eles desenvolveram fundição proprietária de precisão de baixa-pressão com controle inteligente-em tempo real, resolvendo monitoramento de temperatura, controle de temperatura da casca, esquemas de vazamento e regulação de parâmetros. Isso resolveu o antigo-problema de baixo rendimento para peças fundidas de seção transversal-ultrafina-e formas complexas, quebrando o monopólio estrangeiro nesta área técnica específica.
O projeto Xingdao da Dada Mold investiu 800 milhões de RMB no condado de Huaiyuan, Anhui, para uma capacidade de produção superior a 12.000 conjuntos de moldes anualmente quando totalmente construído. A primeira fase já produz mais de 3.000 moldes PCR por ano. Eles têm três bases de produção doméstica, além de fábricas no exterior na Tailândia e no Vietnã, com expansão planejada para a Hungria e o México.
A Laikai Machinery (marca STG), como empresa líder em estruturas de tiras de vedação de estilo alemão-, investiu quase 100 milhões de RMB para construir uma fábrica em Huaiyuan, atraída pelo cluster local da indústria de peças automotivas e pelas vantagens logísticas. Esse tipo de lógica de agrupamento da cadeia de suprimentos também está se tornando mais comum na indústria de moldes para pneus.
Voltando à pergunta original: quem são os fabricantes de moldes de precisão para pneus? A resposta é um punhado de players dominantes e muitos especialistas regionais. Mas selecionar um fornecedor não envolve apenas reconhecer nomes. Você precisa verificar se o roteiro técnico deles corresponde à direção do seu produto, se eles têm experiência real com os tipos de molde que você precisa e com que rapidez eles respondem e resolvem problemas quando surgem problemas.
Se você estiver avaliando fornecedores de moldes para pneus ou tiver dúvidas técnicas específicas para discutir, fique à vontade para entrar em contato com nossa equipe através deste site.
