Quanto custa uma matriz de estampagem de metal?
Algo entre US$ 3.000 e mais de US$ 1 milhão. Uma matriz de corte simples e uma matriz de transferência automotiva de múltiplas estações são chamadas de "matrizes de estampagem", apesar de não terem quase nada em comum.
Faixas de preço
Matrizes de corte de estação única para protótipos custam cerca de US$ 3.000-US$ 8.000. Matrizes progressivas de nível de produção? US$ 25.000 a US$ 80.000 na maioria das vezes. Os painéis da carroceria automotiva e as matrizes de transferência complexas chegam a seis dígitos, às vezes até mesmo dentro deles.
O contexto é mais importante do que o número. Mesma geometria de peça, cotações de US$ 45.000 a US$ 325.000. Não porque alguém estivesse mentindo-fornecedores diferentes interpretassem as especificações de maneiras completamente diferentes. A cotação mais barata estava baseada em um padrão inferior ao que o comprador realmente precisava.
| Tipo de matriz | Faixa de preço | O que você ganha |
|---|---|---|
| Estação-única/Composto | $3,000 – $25,000 | Blanking, piercing, formando . 50k-300k traços. Protótipos e pequenas tiragens. |
| Progressivo (Padrão) | $15,000 – $80,000 | Várias operações por golpe. 500k+ golpes com manutenção. |
| Progressivo (Automotivo) | $80,000 – $200,000+ | Tolerâncias restritas, aços premium. Programas multi{1}}de AVC. |
| Dados de transferência | $200,000 – $1,000,000+ | Painéis grandes, entalhes profundos. Sistemas de produção inteiros. |
Por que um dado progressivo salta de US$ 15 mil para US$ 80 mil? Um dado de 3-estações para colchetes L-não é remotamente comparável a um dado de 10-estações com cunhagem, rosqueamento na matriz e formação de tolerância estreita. A complexidade não aumenta linearmente.
Divisão de custos
Ao receber uma cotação, você verá vários custos agrupados:
Material da matriz
é 20-40% do total. Aço para blocos, punções, insertos. Isso varia de acordo com o tamanho e não varia muito entre fornecedores que usam as mesmas classes.
Usinagem e processamento
consome 30-50%. CNC, fio EDM, retificação, tratamento térmico, montagem. Uma oficina com equipamentos mais novos e maquinistas qualificados produz tolerâncias mais restritas com menos trabalho manual. Às vezes, eles são mais baratos, apesar das taxas mais altas, porque são mais rápidos.
Design e engenharia
funciona de 5 a 15%. A otimização do layout das tiras por si só pode aumentar a utilização do material em 10-15%. Gastar US$ 2 mil extras em design pode economizar US$ 20 mil em custos de material durante a produção.
Teste e validação
adiciona 10-15%. Tempo de impressão, material de amostra, ajustes iterativos. Apresse-se para chegar a um encontro e você terá um dado que nunca funciona direito.
Componentes padrãocomo pilares-guia, molas e cilindros funcionam de 5 a 10%. Coisas de commodities.
Fórmula de preços chinesa
A maioria das ferramentarias chinesas usa um cálculo semelhante. Pegue as dimensões inferiores da placa de matriz-digamos 400 mm × 1000 mm × 40 mm em Cr12MoV. São 126 kg a US$ 4/kg, cerca de US$ 500. Vezes 4 para todas as placas=US$ 2.000 em matéria-prima.
Então multiplique:3× para estação-única, 7× para matrizes progressivas. Essa matriz progressiva de 400×1000mm custa US$ 14.000.
Esse é o preço final? Talvez não. Mas citações totalmente divergentes disso merecem perguntas. Diferentes classes de aço, corte-de cantos ou eficiências reais-você precisa saber quais.
Versão matemática rápida: matriz progressiva ≈ comprimento (mm) × largura (mm) × $ 0,25. O mesmo dado=$ 100.000. Então você está olhando entre US$ 14 mil (China) e US$ 100 mil (doméstico nos EUA). A realidade fica em algum lugar no meio.
Erros de aço ferramenta
Os compradores estragam tudo em ambas as direções.
Sob-especificações
significa aço A2 para um programa de peças de mais de 500 mil. Die se desgasta no meio-da corrida. Você economizou US$ 15 mil adiantados, gastou US$ 40 mil em reformas e tempo de inatividade.
Excedendo-especificações
significa pastilhas de metal duro para peças de 50 mil. Claro, vai durar para sempre. Você também pagou 3x o preço por uma capacidade que nunca tocará.
Combine com o volume:
- Menos de 100 mil peças: A2 está bem
- 100k-500k: D2 (cavalo de batalha da indústria)
- 500k-2M: DC53 ou SKD11 (1,8-2× custo, vale a pena)
- Acima de 2M: Pastilhas de metal duro para componentes de desgaste
A qualidade do tratamento térmico também é importante. O padrão custa US$ 1,50/kg, o vácuo custa US$ 4-6/kg. Os fornecedores econômicos enviam matrizes onde a dureza varia 5 HRC em um único punção. Isso não é uma ferramenta, é uma responsabilidade esperando para acontecer.

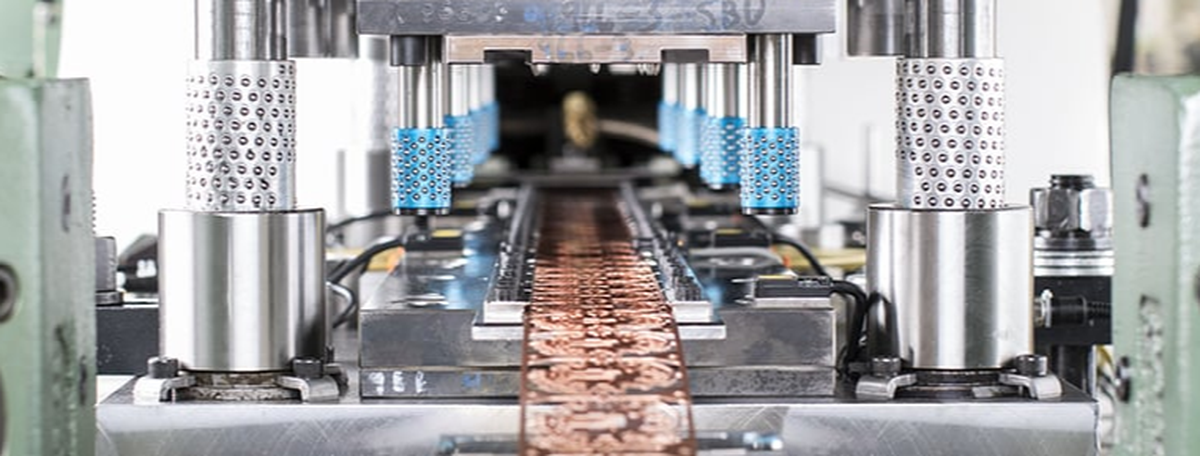

Quando carimbar compensa
Menos de 500-1.000 peças? Ignorar a estampagem. Corte CNC ou laser, investimento zero em ferramentas. Matemática não funciona.
Geralmente o cruzamento é10.000-20.000 peças no total. Abaixo disso, a amortização mata você. Acima disso, a eficiência por{2}}peça ganha.
Exemplo: volume anual de 50 mil, 5 anos (250 mil peças no total)
| Método | Ferramentas | Por-parte | Total de 5 anos |
|---|---|---|---|
| CNC | $0 | $5.70 | $1,425,000 |
| Laser+Freio | $2,000 | $4.00 | $1,002,000 |
| Progressivo | $35,000 | $1.25 | $347,500 |
A morte progressiva foi paga em 5 meses. Retorno em menos de 12 meses? Faça isso. Mais de 24 meses? É melhor ter certeza sobre essas projeções de volume.
As aulas
As classes A, B ou C determinam a vida útil, a manutenção e o preço. A maioria dos erros de especificação acontece aqui.
Excesso de-especificação:Ferramentas classe A (mais de 7 milhões de cursos) para 25 mil peças. Pagando por 99,6% da capacidade que você nunca usará. A classe C faz o trabalho pela metade do preço.
Em-especificação:Cotação Classe C mais barata para 500 mil peças. Grande reforma em 100 mil tacadas. Você acabou de pagar por 5 dados em vez de 1.
Pior? RFQs sem especificação de classe. Os fornecedores preenchem o espaço em branco como quiserem. Esse é o seu spread de cotação de US$ 45 mil-US$ 325 mil ali mesmo.
| Aula | Vida de AVC | Tolerância | Custo relativo |
|---|---|---|---|
| C | <100k | ±0,1 mm | 40-50% de A |
| B | 100k-500k | ±0,05 mm | 60-70% de A |
| A | 1-7M+ | ±0,025mm | Linha de base |
Custos Ocultos
O preço de compra é o que você negocia. Os custos operacionais são o que você paga durante anos.
Manutenção preventiva:3-5% do valor do dado por ano. As operações de classe mundial funcionam de 2 a 3%. Acima de 5%? Algo está quebrado em suas ferramentas ou manutenção.
Estoque de peças de reposição:Uma-vez de 5 a 10% do valor do dado. Precisa de socos de reserva disponíveis ou o próximo colapso se tornará uma emergência.
Mão de obra de configuração:US$ 200-600 por execução para instalação, alinhamento, primeiro artigo. Executando o dado 12+ vezes por ano? Acrescenta rapidamente.
Muitas vezes faltando nas citações:
- ECOs: US$ 2 mil-US$ 20 mil +
- Taxas urgentes: 15-30% para reduzir o tempo de entrega de 12 semanas para 6
- Documentos PPAP: US$ 1 mil-US$ 5 mil para o setor automotivo
Obtenha orçamentos detalhados. Os montantes fixos escondem as diferenças e transformam os pedidos de alteração num pesadelo.
Doméstico vs. Offshore
As ferramentas chinesas funcionam de 40 a 60% menos que as dos EUA. Economias reais. Mas o custo total não é o número principal.
Dado progressivo de US$ 80 mil (linha de base dos EUA):
NÓS
$ 80 mil + $ 500 de frete + despesas gerais mínimas
= $83k
China
US$ 40 mil + US$ 4,5 mil de frete + US$ 3 mil de taxas + US$ 12 mil de viagem (2 viagens) + US$ 3 mil de comunicação + US$ 8 mil de buffer de qualidade
= $70.5k
16% de poupança real, não 50%. Ainda significativo.
A qualidade varia muito. Os fornecedores chineses-com nível de exportação correspondem à qualidade dos EUA. As lojas econômicas enviam matrizes que não conseguem manter a tolerância após 5 mil golpes. Trata-se de qualificação de fornecedores.
Bandeiras vermelhas:
cotações instantâneas, não especifica classes de aço, não possui ISO 9001, não permite inspeção-de terceiros.
Bons sinais:
perguntas detalhadas sobre aplicativos, resistência a especificações incorretas, processos documentados, referências contatáveis.
Antes de citar
Especificações incompletas=citações incomparáveis.
Deve incluir:desenho de peças com GD&T, especificação de material, volume anual + total, tolerâncias críticas, classe de matriz ou cursos alvo.
Deve incluir:especificações de impressão, requisitos de saída de peças, necessidades de acabamento superficial, requisitos de PPAP.
Fornecedores fazendo perguntas antes de cotar? Esse é o seu povo. Estimativas instantâneas significam que eles estão aplicando multiplicadores genéricos sem projetar nada.
Conclusão
Menos de 10 mil peças: use CNC ou laser. 10k-50k: Classe B progressiva em D2, orçamento US$ 25 mil-US$ 50 mil doméstico ou US$ 15 mil a US$ 30 mil offshore. 50k+: Classe A ou B com aço adequado. 500k+: chame um engenheiro de ferramentas, o investimento justifica otimização profissional.
O maior erro não é o preço-são as especificações incompatíveis. Um dado devidamente especificado paga dividendos durante anos. Um incompatível é um problema recorrente.
