O que são ligas de tungstênio?
As ligas de tungstênio são materiais compostos que combinam tungstênio (normalmente 90-97%) com metais como níquel, ferro ou cobre. Essas combinações preservam as propriedades excepcionais do tungstênio -alta densidade, ponto de fusão extremo e resistência superior, ao mesmo tempo em que superam a fragilidade do tungstênio puro, tornando-as práticas para aplicações industriais exigentes.
Por que o tungstênio precisa de liga
O tungstênio puro apresenta um paradoxo. Com o ponto de fusão mais alto de qualquer metal a 3.422 graus e uma densidade de 19,3 g/cm³, o tungstênio deve ser o material ideal para condições extremas. No entanto, a sua fragilidade torna quase impossível maquinar ou moldar formas complexas. A fundição tradicional falha porque nenhum recipiente pode conter tungstênio fundido.
A solução surgiu através da metalurgia do pó. Ao misturar pó de tungstênio com metais cuidadosamente selecionados e sinterizá-los abaixo do ponto de fusão, os fabricantes criam materiais que mantêm as principais vantagens do tungstênio enquanto ganham trabalhabilidade. Os metais adicionados se difundem no tungstênio durante a sinterização, formando uma microestrutura de duas- fases onde partículas esféricas de tungstênio ficam em uma matriz metálica dúctil.
Esta abordagem desbloqueou o potencial do tungstênio. Indústrias que anteriormente não podiam usar tungstênio devido a restrições de fabricação, de repente tiveram acesso a materiais que combinavam densidade extrema com usinabilidade prática.
Tipos de liga de tungstênio central
Ligas pesadas de tungstênio (W-Ni-Fe e W-Ni-Cu)
Estas representam as ligas de tungstênio de maior sucesso comercial, normalmente contendo 90-97% de tungstênio. Os restantes 3-10% consistem em ligantes de metais que determinam as características específicas da liga.
W-Ni-Fe (Tungstênio-Níquel-Ferro)domina aplicações aeroespaciais e de defesa. A liga atinge densidades entre 16,5-18,5 g/cm³ com resistência à tração superior a 700 MPa. O conteúdo de ferro fornece propriedades magnéticas valiosas em aplicações eletrônicas específicas, enquanto o níquel aumenta a ductilidade e a resistência à corrosão. O processo de sinterização para W-Ni-Fe normalmente ocorre entre 1.440 e 1.580 graus em atmosfera de hidrogênio, produzindo peças de densidade quase total com excelentes propriedades mecânicas.
W-Ni-Cu (Tungstênio-Níquel-Cobre)oferece propriedades não{0}}magnéticas essenciais para equipamentos de imagens médicas e eletrônicos sensíveis. A substituição do ferro pelo cobre reduz a permeabilidade magnética a níveis próximos de{2}}zero, mantendo uma densidade comparável (16,5-18,0 g/cm³). A compensação-envolve resistência à tração ligeiramente menor-normalmente 600-650 MPa em comparação com 700+ MPa para W-Ni-Fe, mas a característica não magnética torna isso aceitável para aplicações como blindagem de ressonância magnética e eletrônica de precisão, onde a interferência magnética não pode ser tolerada.

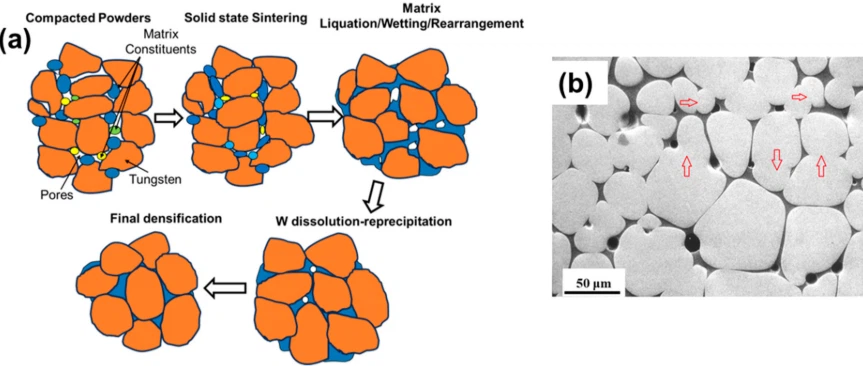

Ambas as variantes passam por sinterização em fase-líquida, onde o níquel cria uma fase fundida que facilita o rearranjo e a densificação das partículas de tungstênio. Este processo produz a microestrutura esferoidizada característica com partículas de tungstênio de 30-60 μm de diâmetro rodeadas pela matriz de ligação.
Carboneto de tungstênio
Embora seja tecnicamente um composto e não uma liga tradicional, o carboneto de tungstênio (WC) merece discussão devido à sua importância industrial. Criado pela reação do pó de tungstênio com carbono em temperaturas elevadas, o carboneto de tungstênio atinge uma dureza que se aproxima da classificação de diamante-9 na escala de Mohs.
O material contém 70-97% de tungstênio com carbono preenchendo os espaços intersticiais na estrutura de tungstênio. Ligantes de cobalto ou níquel (normalmente 6-15%) mantêm os grãos de carboneto de tungstênio juntos em ferramentas de corte e aplicações resistentes ao desgaste.
O consumo de carboneto de tungstênio domina o mercado de tungstênio, representando aproximadamente 60% do uso global de tungstênio. O mercado global de carboneto de tungstênio atingiu US$ 17,7 bilhões em 2023 e projeta crescimento para US$ 31,3 bilhões até 2030, impulsionado pela demanda de mineração, construção e metalurgia.
Tungstênio-ligas de cobre
O cobre-de tungstênio (W-Cu) combina a baixa expansão térmica do tungstênio com a excepcional condutividade térmica e elétrica do cobre. Essas ligas normalmente contêm 10-40% de cobre, sendo W-10Cu e W-20Cu os mais comuns para aplicações de gerenciamento térmico.
O desafio na produção de W-Cu reside na insolubilidade mútua dos metais-tungstênio e cobre não formam uma solução sólida. Os fabricantes superam isso através de métodos de infiltração onde um esqueleto poroso de tungstênio recebe cobre fundido, ou usando pós compósitos ultrafinos que alcançam melhor homogeneidade durante a sinterização.Moldagem por injeção de metalsurgiu como uma técnica eficaz para componentes W-Cu, principalmente quando se utiliza pó de tungstênio submícron (0,7 μm) misturado com pó fino de cobre, produzindo peças com microestrutura uniforme e porosidade mínima.
As aplicações incluem contatos elétricos, dissipadores de calor para eletrônica de potência e materiais de eletrodos onde os componentes devem suportar altas cargas elétricas e ciclos térmicos.
Ligas de tungstênio-rênio
A adição de rênio ao tungstênio (normalmente 3-25%) melhora significativamente a ductilidade e aumenta a temperatura de recristalização. As ligas W-Re mantêm a resistência em temperaturas superiores a 2.500 graus, tornando-as adequadas para termopares que medem temperaturas extremas, bicos de foguete e componentes de fornos de alta temperatura.
A escassez e o alto custo do rênio (US$ 1.000-3.000 por quilograma em comparação com os US$ 30-50 do tungstênio) limitam a-reutilização em aplicações onde não existe alternativa. Reatores de fusão nuclear explorando W-5Re em busca de componentes voltados para o plasma, à medida que as adições de rênio reduzem a temperatura de transição dúctil-frágil, reduzindo o risco de fratura durante o ciclo térmico.
Fabricação de ligas de tungstênio
Fundamentos da Metalurgia do Pó
O ponto de fusão de 3.422 graus do tungstênio torna a fundição convencional impossível. Em vez disso, todas as ligas de tungstênio dependem da metalurgia do pó, começando com a produção de pó de tungstênio através da redução de hidrogênio do óxido de tungstênio (WO₃) ou hexafluoreto de tungstênio (WF₆).
As características do pó-distribuição do tamanho das partículas, morfologia e conteúdo de oxigênio-afetam criticamente as propriedades finais. Pós mais finos (1-5 μm) permitem temperaturas de sinterização mais baixas e densidades finais mais altas, mas enfrentam desafios de fluidez. Os fabricantes costumam misturar tamanhos de pó para equilibrar a sinterabilidade e a processabilidade.
Moldagem por injeção de metal para geometrias complexas
A moldagem por injeção de metal (MIM) revolucionou a produção de componentes de liga de tungstênio para formas complexas. O processo combina princípios de metalurgia do pó com flexibilidade de moldagem por injeção, permitindo a fabricação-em formato líquido de peças complexas de tungstênio cuja usinagem seria proibitivamente cara.
O MIM começa misturando pó de liga de tungstênio com ligantes orgânicos (geralmente polímeros à base de cera) para criar matéria-prima com fluidez adequada para moldagem por injeção. Essa matéria-prima flui para moldes sob alta pressão (600-1.800 bar) e temperaturas (100-195 graus), formando “peças verdes” com a geometria desejada.
A debinding remove o ligante orgânico por extração com solvente ou decomposição térmica, deixando uma frágil “parte marrom” com aproximadamente 40% de porosidade. A sinterização final densifica a peça, normalmente atingindo 95-99% da densidade teórica. Para ligas pesadas de tungstênio, a sinterização-em fase líquida a 1.440-1.580 graus produz a microestrutura característica de duas fases.
As vantagens do MIM para ligas de tungstênio incluem taxas de utilização de material que se aproximam de 100% (contra 80% de desperdício na usinagem tradicional), liberdade de projeto para recursos como rebaixos e canais internos e economia-para volumes de produção superiores a 1.000 unidades. Componentes médicos de proteção contra radiação, contrapesos aeroespaciais e aplicações de defesa utilizam cada vez mais ligas de tungstênio MIM.
Desenvolvimentos de Manufatura Aditiva
Laser Powder Bed Fusion (L{0}}PBF) e outras técnicas de fabricação aditiva representam a fronteira na produção de ligas de tungstênio. Esses métodos permitem geometrias anteriormente impossíveis e oferecem recursos de prototipagem rápida.
No entanto, o alto ponto de fusão do tungstênio, a baixa absorção do laser e o estresse térmico durante a solidificação criam desafios significativos. A rachadura continua sendo o principal problema-o resfriamento rápido induz gradientes térmicos que excedem a resistência à fratura do tungstênio. Uma pesquisa publicada em 2024 demonstra que a adição de nanopartículas de carboneto de titânio (2,5% em peso) ao pó de tungstênio permite uma impressão-livre de rachaduras com densidade de 97,8%, embora a implementação comercial permaneça limitada.
Principais propriedades e características de desempenho
Vantagens de densidade
Densidades de liga de tungstênio variando de 15,8 a 19,0 g/cm³ fornecem massa incomparável em volumes compactos. Isso permite aplicações que exigem:
Contrapesos e balanceamento: Superfícies de controle de aeronaves, sistemas de rotor de helicóptero e componentes de carros de corrida usam contrapesos de liga de tungstênio, alcançando massa equivalente em 30-50% menos volume em comparação com alternativas de aço.
Blindagem contra radiação: O alto número atômico (74) e a densidade do tungstênio o tornam superior ao chumbo para proteção contra raios-gama e-raios X. Os tomógrafos médicos, os equipamentos de radiografia industrial e as instalações nucleares especificam cada vez mais ligas de tungstênio, apesar dos custos mais elevados do material, já que a espessura reduzida da blindagem permite designs de equipamentos mais compactos.
Resistência Mecânica
As resistências à tração à temperatura ambiente para ligas de W-Ni-Fe atingem 700-1.000 MPa, com limites de escoamento de 600-850 MPa. Mais importante ainda, as ligas de tungstênio retêm resistência em temperaturas elevadas onde outros metais falham. A 1.000 graus, W-Ni-Fe mantém aproximadamente 60% da resistência da temperatura ambiente, habilitando componentes de turbinas e peças aeroespaciais de seção quente.
A temperatura de sinterização influencia criticamente as propriedades mecânicas. Pesquisas em ligas de 90% de tungstênio W-Ni-Fe mostram que a sinterização ideal a 1.440 graus produz resistência à tração máxima de 1.920 MPa com limite de escoamento de 1.087 MPa. Tanto a sub{11}} quanto a super-sinterização reduzem o desempenho-a temperatura insuficiente deixa a densificação incompleta, enquanto a temperatura excessiva causa o engrossamento dos grãos que enfraquece os limites das partículas.
Propriedades Térmicas
As ligas de tungstênio combinam baixos coeficientes de expansão térmica (4,3-6,5 × 10⁻⁶/K) com boa condutividade térmica (80-120 W/m·K). Este emparelhamento evita distorções térmicas em componentes de precisão sujeitos a variações de temperatura.
As ligas W-Cu otimizam essa característica, equilibrando a estabilidade térmica do tungstênio com a condutividade de 400 W/m·K do cobre. Os fabricantes de eletrônicos de potência usam substratos W-Cu em aplicações onde os semicondutores geram intenso aquecimento localizado-o cobre espalha o calor com eficiência enquanto o tungstênio corresponde ao coeficiente de expansão do semicondutor, evitando falhas induzidas-por estresse.
Aplicações Industriais
Aeroespacial e Defesa
A indústria aeroespacial consome aproximadamente 25-30% da produção global de ligas de tungstênio. As aplicações abrangem desde aeronaves comerciais até sistemas militares.
Contrapesos: Aeronaves modernas contêm 50-150 kg de ligas de tungstênio em contrapesos de superfície de controle, componentes de trem de pouso e amortecedores de vibração. O Boeing 787, por exemplo, utiliza contrapesos de liga de tungstênio, conseguindo uma economia de espaço e peso de 40% em comparação com projetos anteriores de aço.
Penetradores de energia cinética: A munição perfurante de armadura militar-aproveita a densidade e a força do tungstênio. Em velocidades de impacto superiores a 1.500 m/s, os penetradores de liga de tungstênio mantêm a integridade estrutural enquanto concentram a energia cinética em uma pequena área, derrotando o aço blindado de até 150 mm de espessura. O comportamento de auto{6}afiação do tungstênio durante a penetração oferece vantagens em relação às alternativas de urânio empobrecido, embora continuem os debates em relação ao desempenho comparativo.
Aplicações Médicas
A radioterapia e as imagens médicas impulsionam a demanda por ligas de tungstênio na área da saúde. Colimadores multi{1}}folhas em aceleradores lineares usam folhas de liga de tungstênio (normalmente W-Ni-Fe) para moldar com precisão feixes de radiação para tratamento de câncer. Cada colimador contém de 5 a 10 kg de liga de tungstênio, com a base instalada global excedendo 15.000 unidades.
Os colimadores de tomografia computadorizada empregam W-Ni-Cu para propriedades não{2}}magnéticas compatíveis com equipamentos de ressonância magnética próximos em conjuntos de imagens multi{3}}modais. O segmento de mercado de ligas médicas de tungstênio cresceu 8,3% anualmente de 2020 a 2024, atingindo aproximadamente US$ 280 milhões em 2024.
Eletrônica e Semicondutores
A fabricação de semicondutores depende de ligas de tungstênio para alvos de pulverização catódica, cadinhos e acessórios de alta-temperatura. A transição para a litografia ultravioleta extrema (EUV) aumentou a demanda por ligas de tungstênio em películas de máscara fotográfica e componentes de retículo devido à transparência do tungstênio para comprimentos de onda EUV combinada com estabilidade estrutural.
Dissipadores de calor para eletrônicos de alta-potência especificam cada vez mais ligas de W-Cu. Um módulo de potência típico em inversores de veículos elétricos usa placas de base W-Cu (10-20% de teor de Cu) para gerenciar densidades de potência de 200-500 W/cm² enquanto mantém a planicidade dentro de 50 μm em temperaturas operacionais de -40 graus a 175 graus.
Petróleo e Gás
As ferramentas de perfuração de fundo de poço empregam ligas pesadas de tungstênio em equipamentos de amortecimento de vibração e componentes de perfuração direcional. A densidade permite que colunas de perfuração mais longas mantenham a pressão no fundo do-furo enquanto o material suporta pressões de 10,{3}} psi e temperaturas superiores a 150 graus encontradas em poços profundos.
Adições de "metal pesado" de liga de tungstênio à lama de perfuração aumentam a densidade do fluido para controle de pressão em formações de alta-pressão, fornecendo uma alternativa à barita que oferece melhor fluidez e menor impacto ambiental.
Análise Comparativa de Materiais
Contra materiais alternativos de alta-densidade, as ligas de tungstênio apresentam vantagens e limitações distintas:
Contra chumbo e ligas de chumbo: O tungstênio fornece densidade 1,7× maior com resistência superior e elimina preocupações com toxicidade. A desvantagem de custo (ligas de tungstênio US$ 40{4}}80/kg versus chumbo US$ 2-3/kg) restringe o tungstênio a aplicações que justificam a indústria aeroespacial premium, dispositivos médicos e eletrônicos, onde os requisitos de desempenho ou regulamentos excluem o chumbo.
Contra urânio empobrecido: Densidade comparável (18,9-19,1 g/cm³ para ambos os materiais), mas o tungstênio evita preocupações com radioatividade e requisitos especiais de manuseio. As aplicações militares continuam a debater o desempenho relativo, com o urânio empobrecido oferecendo uma penetração de blindagem ligeiramente superior, mas o tungstênio proporcionando vantagens ambientais e políticas.
Versus aços-de alta densidade: As ligas de tungstênio alcançam uma vantagem de densidade de 2,3× em relação ao aço (7,85 g/cm³), permitindo contrapesos de massa equivalentes em 40-45% do volume. Onde as restrições de espaço dominam o design, o tungstênio justifica custos 10 a 15 vezes mais altos que o aço.
Dinâmica e perspectivas do mercado
A avaliação do mercado global de tungstênio atingiu US$ 4,7 bilhões em 2024, projetando um crescimento para US$ 11,6 bilhões até 2031, com uma taxa composta de crescimento anual de 7,8%. A concentração da oferta na China (aproximadamente 80% da produção mundial) cria vulnerabilidade às restrições comerciais e à volatilidade dos preços.
O segmento de carboneto de tungstênio domina o consumo, mas o crescimento das ligas pesadas de tungstênio acelera 8-9% ao ano, impulsionado pela eletrificação aeroespacial (que exige componentes de alta-densidade em sistemas de propulsão elétrica com espaço limitado), expansão de equipamentos médicos e programas de modernização de defesa.
As considerações de sustentabilidade influenciam cada vez mais a seleção da liga de tungstênio. Iniciativas de reciclagem de materiais recuperam tungstênio de sucata de ferramentas e munições usadas, com taxas de reciclagem atingindo 30-35% nos mercados desenvolvidos. Os recursos quase{4}}de formato líquido da moldagem por injeção de metal reduzem o desperdício de material de 70-80% na usinagem tradicional para menos de 5%, melhorando o perfil ambiental das ligas de tungstênio.
As direções de pesquisa se concentram em:
Otimização da fabricação aditiva: Desenvolvimento de processos de impressão-livres de fissuras, permitindo geometrias complexas impossíveis com as atuais abordagens de metalurgia do pó ou MIM.
Matrizes de liga de alta-entropia: Substituição de matrizes tradicionais de Ni-Fe ou Ni{1}}Cu por ligas de elementos-principais-que podem melhorar a estabilidade em altas-temperaturas e a resistência à corrosão.
Reforço em nanoescala: Incorporando dispersões de óxido (Y₂O₃, La₂O₃) ou partículas de carboneto para fortalecer os limites dos grãos e melhorar a resistência à fluência em temperaturas superiores a 1.200 graus.
A interseção da inovação na fabricação e da demanda de aplicação posiciona as ligas de tungstênio para utilização expandida em todos os setores de tecnologia, especialmente onde condições extremas exigem que os materiais equilibrem múltiplas propriedades críticas que nenhuma alternativa pode igualar.
Perguntas frequentes
O que diferencia as ligas de tungstênio do tungstênio puro?
As ligas de tungstênio combinam o tungstênio com metais como níquel, ferro ou cobre para superar a fragilidade do tungstênio puro, mantendo sua alta densidade e resistência. O tungstênio puro é difícil de usinar e formar, enquanto as ligas de tungstênio com 90-97% de teor de tungstênio podem ser usinadas com precisão usando técnicas convencionais. Os metais adicionados criam uma matriz dúctil em torno das partículas de tungstênio, permitindo formas complexas impossíveis com o tungstênio puro.
Por que as ligas de tungstênio são mais caras que outros materiais densos?
Os custos de extração e processamento de tungstênio elevam os preços para US$ 30-50 por quilograma do pó de tungstênio, em comparação com US$ 2-3 para o chumbo. O processo de metalurgia do pó acrescenta custos adicionais através da sinterização, que requer fornos especializados operando a 1.400-1.600 graus em atmosferas controladas. No entanto, o desempenho superior das ligas de tungstênio, a não toxicidade em comparação com o chumbo e a eliminação dos requisitos de manuseio radioativo em comparação com o urânio empobrecido justificam o prêmio em aplicações que exigem densidade máxima sem compromisso.
As ligas de tungstênio podem ser soldadas ou usinadas após a sinterização?
A usinagem de ligas de tungstênio é viável usando ferramentas de metal duro ou diamante policristalino, embora as taxas de desgaste da ferramenta excedam as do aço em 3-5×. Retificação, EDM (usinagem por descarga elétrica) e corte a laser funcionam de maneira eficaz. A soldagem tradicional falha devido ao alto ponto de fusão do tungstênio e à tendência à trinca a quente. Técnicas especializadas como soldagem por feixe de elétrons ou soldagem por gás inerte de tungstênio (TIG) com eletrodos de tungstênio puro permitem a união em aplicações limitadas, embora a fixação mecânica ou a brasagem muitas vezes sejam mais práticas.
Qual é o prazo de entrega típico para componentes personalizados de liga de tungstênio?
Os prazos de produção variam de acordo com o método de fabricação e a complexidade. A moldagem por injeção de metal normalmente requer 8-12 semanas, incluindo o projeto de ferramentas para novos componentes, caindo para 4-6 semanas para pedidos repetidos. A metalurgia do pó tradicional com usinagem se estende de 10 a 14 semanas para quantidades de protótipos. A fabricação aditiva reduz os prazos de protótipos para 2 a 3 semanas, mas permanece limitada no tamanho das peças e na obtenção de densidade, restringindo-a a aplicações de prova de conceito em vez de componentes de produção para a maioria das indústrias.
