Quantos tipos de estrutura e forma de máquina de moldagem por injeção? Quais são as características de cada um?
A máquina de moldagem por injeção pode ser dividida vertical moldagem por injeção máquina, máquina de moldagem por injeção horizontal, ângulo máquina de moldagem por injeção, máquina de moldagem por injeção de molde multi e máquina de moldagem por injeção combinada de acordo com o classificação diferente da estrutura de aparência.
A aparência de (1) injeção vertical, moldagem por injeção máquina, vertical, características da estrutura de máquina de moldagem são: a altura do tamanho do dispositivo é maior do que o tamanho da largura do equipamento, suas partes e eixo de dispositivo do molde injeção, são arranjados verticalmente até e para baixo em linha reta, conforme mostrado na Figura 1. este tipo de máquina abrange uma área pequena e a montagem do molde é conveniente. A desvantagem é que é difícil adicionar materiais e a estabilidade é pobre quando se trabalha. Este tipo de máquina com estrutura externa de moldagem por injeção é na maior parte pequenas máquinas com volume de injeção, menos de 60cm 3 de injetoras.
Fig. 1 a estrutura externa da máquina de moldagem de injeção vertical
1-- parte injeção; 2..--parte do módulo 3 - a fuselagem
(2) horizontal horizontal, máquina injetoras características de contorno da estrutura da máquina de injetoras são: corpo forma tamanho comprimento é maior que o tamanho de largura e altura, suas peças de eixo e dispositivo de injeção do molde, um arranjo de linha horizontal em uma linha reta linha. A Figura 2 mostra a configuração de máquinas de injetoras horizontais. Este tipo de forma estrutura de moldagem por injeção corpo máquina é baixo, quando trabalhar suave sexo é bom, trabalhando a operação e manutenção são mais conveniente, também é fácil de realizar a operação de automação. No presente, horizontal Maquina Injetora na máquina do maior número de aplicações de injetoras de plástico.
Fig. 2 estrutura externa de máquinas de injetoras horizontais
1-- parte injeção; 2..--parte do módulo 3 - a fuselagem
(3) a linha de eixo da parte de injeção e a parte do molde do ângulo máquina de moldagem por injeção é sobre um plano perpendicular ao corpo e as linhas de eixo das duas partes são perpendiculares uns aos outros. As vantagens e desvantagens desta Maquina Injetora situam-se entre injeção vertical e horizontal, máquinas de moldagem. Esta máquina de molde de injeção de canto é apropriada se o centro do produto não é permitido deixar marcas de portão. A Figura 3 mostra a forma e a estrutura de máquinas de injetoras de ângulo.
Fig. 3 a forma e a estrutura da máquina de moldagem-ângulo
1-- parte injeção; 2..--parte do módulo 3 - a fuselagem
(4) a máquina multi-modo multimoda têm múltiplos molde de moldagem, trabalho de máquina de moldagem por injeção, molde rotatório em ordem para o resfriamento do molde molde lançamento da produção de restrições de tempo auxiliar, isto encurta os produtos do ciclo de produção, pode melhorar a produção efficiency.FIG. 4 é a estrutura da máquina de moldagem por injeção multi-modo.

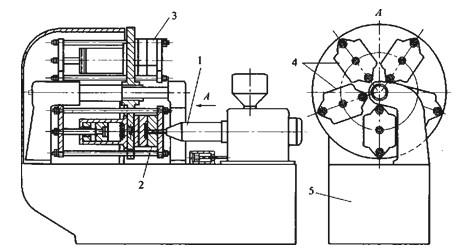

Fig. 4 estrutura de máquinas injetoras multi-modo
1-- parte injeção; 2..--parte do módulo 3 - outra montagem modular;
4 - alocação de 5 posição do módulo composto; 5 à fuselagem
(5) a máquina da máquina de moldagem por injeção combinada de injetoras combinada refere-se a que a parte de injeção e a parte combinada a máquina injetora podem ser combinados em diversas formas de layout estrutural para atender às necessidades de produtos de molde de injeção diferentes.
