Domine a precisão, a tecnologia e as aplicações dos modernos processos de retificação de CNC para excelência industrial de fabricação.
±0.1μm
Precisão típica
98%
Utilização do material
50+
Tipos de materiais
20,000+
Capacidade de RPM
Introdução à moagem do CNC
Compreendendo os fundamentos deste processo de usinagem de precisão que revolucionou a fabricação

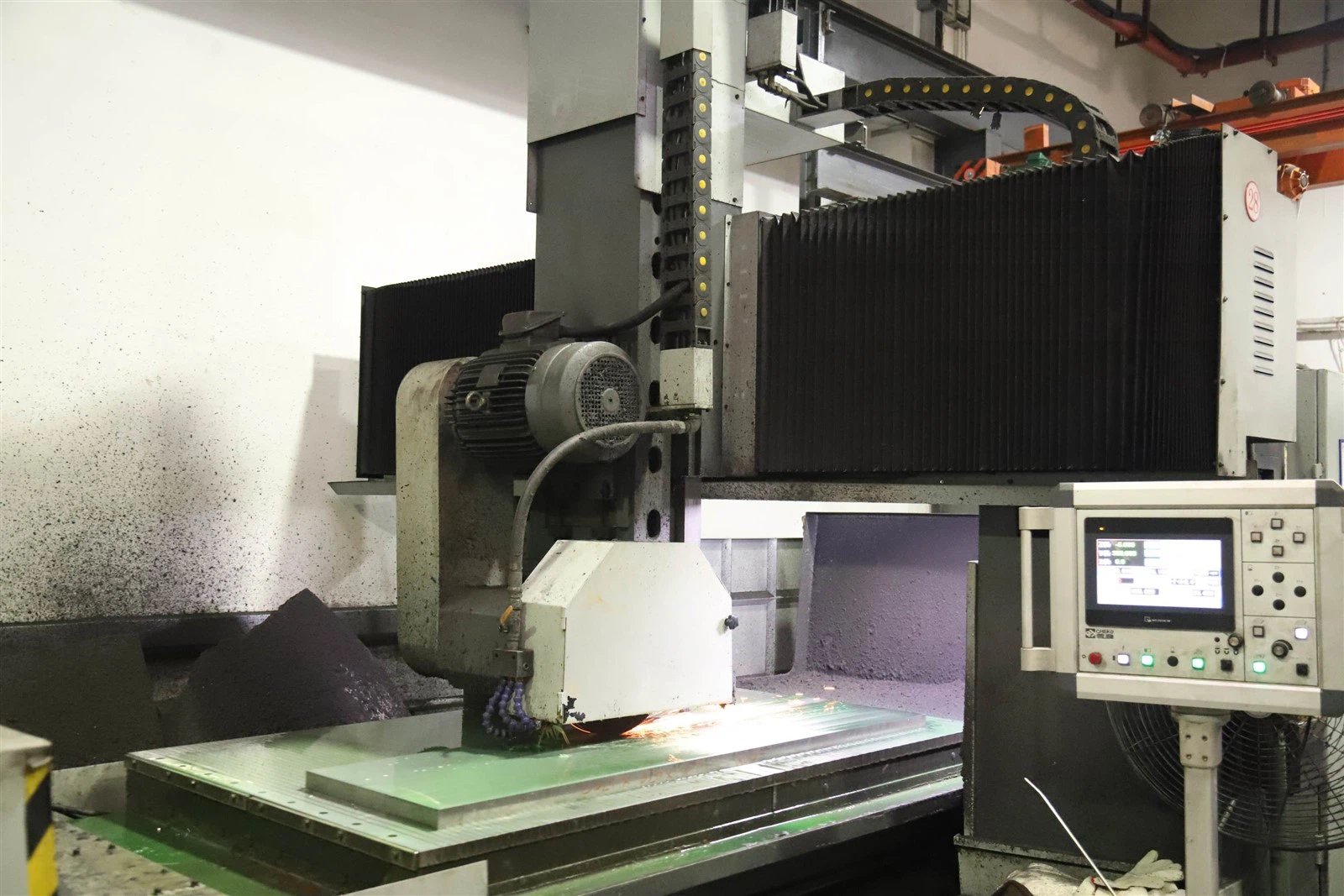

O que é a moagem do CNC?
A Retinging CNC é um processo de usinagem de precisão que usa o Controle Numérico de Computador (CNC) para operar e controlar máquinas de moagem. Essa tecnologia avançada permite a remoção de material extremamente precisa por abrasão usando uma roda de moagem rotativa. Ao contrário da moagem manual, a moagem fornece resultados consistentes, geometrias complexas e acabamentos superficiais superiores que são essenciais na fabricação moderna.
O termo "CNC" significa controle numérico de computador, o que significa que as operações de moagem são controladas pelo software de computador pré-programado, em vez de ser operado manualmente. Essa automação torna a moagem altamente eficiente e repetível, mesmo para peças complexas que exigem tolerâncias apertadas.
Na moagem do CNC, a roda de moagem atua como a ferramenta de corte, removendo pequenas lascas de material da peça de trabalho. As partículas abrasivas na superfície da roda executam a ação de corte, tornando esse processo ideal para alcançar acabamentos de alta precisão e superfície fina. A moagem de CNC pode ser aplicada a uma ampla gama de materiais, incluindo metais, cerâmica, plásticos e compósitos.
Desenvolvimento Histórico
A evolução da retificação do CNC foi paralela aos avanços na tecnologia de computadores e nos processos de fabricação. Embora a moagem manual exista há séculos, as primeiras máquinas de controle numérico (NC) surgiram nas décadas de 1940 e 1950, desenvolvidas por John T. Parsons e Frank L. Stulen em colaboração com o Instituto de Tecnologia de Massachusetts (MIT).
Essas máquinas NC primitivas lançaram as bases para os modernos sistemas CNC. A transição do NC para o CNC ocorreu na década de 1970 com a introdução de microprocessadores, o que permitiu programação mais complexa e maior flexibilidade. Na década de 1980, as máquinas de moagem se tornaram comuns em ambientes de fabricação de precisão.
Os sistemas de retificação de CNC de hoje incorporam recursos avançados, como controle adaptativo, fusos de alta velocidade, sensores sofisticados e integração com o design de design auxiliado por computador (CAD) e software de fabricação auxiliado por computador (CAM), tornando uma tecnologia indispensável em indústrias que requerem componentes de alta precisão.
A ação de moagem
A moagem de CNC usa partículas abrasivas para remover o material com extrema precisão, criando acabamentos superficiais suaves e tolerâncias apertadas.
Principais vantagens da moagem de CNC
Precisão superior (até ± 0,1 micrômetros)
Excelente qualidade do acabamento da superfície
Alta repetibilidade e consistência
Capacidade de usinar geometrias complexas
Erro humano reduzido em comparação com a moagem manual
Como funciona a moagem de CNC
A moagem de CNC opera com o princípio da abrasão, onde partículas duras e nítidas removem pequenos chips da superfície de uma peça de trabalho. O processo começa com um modelo CAD da parte desejada, que é convertida em um programa CAM contendo instruções específicas para a máquina de moagem.
Este programa orienta o movimento da roda de moagem em relação à peça de trabalho ao longo de vários eixos (normalmente de 3 a 6 eixos), controlando parâmetros como taxa de alimentação, velocidade da roda, profundidade de corte e aplicação de líquido de arrefecimento. A roda de moagem, composta de grãos abrasivos unidos, gira em alta velocidade de velocidade entre 3.000 e 20.000 rpm na aplicação.
À medida que a roda faz contato com a peça de trabalho, as partículas abrasivas cortam o material, removendo pequenos chips. O líquido de arrefecimento é aplicado continuamente para reduzir o calor, lavar detritos e lubrificar a ação de corte. Isso ajuda a evitar danos térmicos à peça de trabalho e à roda de moagem, garantindo a estabilidade dimensional e estendendo a vida útil da roda.
Tipos de moagem CNC
Uma visão geral abrangente das várias técnicas de retificação do CNC e de suas aplicações específicas
Moagem de CNC cilíndrica
A moagem cnc cilíndrica é usada para produzir superfícies cilíndricas ou cônicas. A peça de trabalho gira em torno do eixo enquanto a roda de moagem remove o material, criando diâmetros externos precisos. Esse tipo de moagem é comumente usado para eixos, hastes e componentes cilíndricos.
Variações -chave:
• Moagem cilíndrica externa
• Moagem cilíndrica interna
• Moagem cilíndrica universal
• Moagem cilíndrica sem centro
Moagem de CNC de superfície
A moagem de CNC de superfície foi projetada para produzir superfícies lisas e planas em peças de trabalho. A roda de moagem gira em um eixo horizontal enquanto a peça de trabalho se move embaixo dela, retribuindo ou girando. Esse método versátil de moagem pode criar nivelamento preciso e acabamentos de superfície.
Variações -chave:
• Moagem de superfície do fuso horizontal
• Moagem de superfície do eixo vertical
• Moagem de superfície de alimentação de fluência
• moagem de superfície rotativa

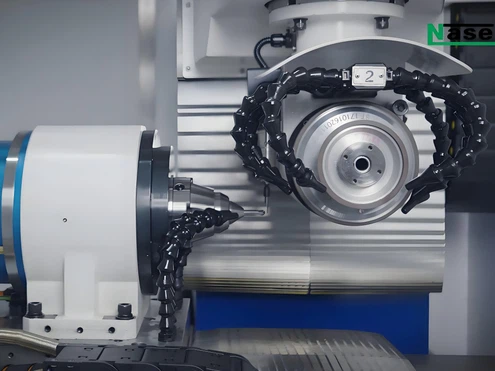

Tool & Cutter CNC Retinging
A ferramenta e o corte do CNC Grinding é especializado em ferramentas de corte de fabricação e recondicionamento, como moinhos de extremidade, brocas e revendedores. Essa forma precisa de moagem cria geometrias complexas da ferramenta com bordas de corte precisas e ângulos de alívio para o desempenho ideal.
Aplicações comuns:
• Fabricação e afiação do moinho final
• Produção e recondicionamento de bits de perfuração
• Afimamento do cortador de engrenagem
• criação de ferramentas de formulário especial
Moagem de CNC sem centro
A moagem CNC sem centro é um processo em que a peça de trabalho é suportada por uma lâmina de descanso, em vez de ser mantida entre os centros. O material é alimentado entre uma roda de moagem rotativa e uma roda reguladora, que controla a taxa de rotação e alimentação. Esse método de retificação eficiente é ideal para a produção de alto volume.
Principais vantagens:
• Altas taxas de produção
• Precisão dimensional consistente
• Tempo de configuração reduzido
• Capacidade de moer longas e finas peças de trabalho
Equipamento CNC Retinging
A engrenagem CNC Retinging é um processo especializado para acabar com os dentes de engrenagem para dimensões precisas e acabamentos de superfície. Esse tipo de moagem melhora a precisão da engrenagem, reduz o ruído e estende a vida útil do serviço, criando perfis precisos de dentes, ângulos de chumbo e diâmetros de inclinação.
Técnicas comuns:
• FORMULAÇÃO DE FORMA
• Gerando moagem
• Moagem de perfil
• aprimorando o acabamento de engrenagem
Griagem de gabarito CNC
A retificação do gabarito CNC é usada para criar orifícios, slots e contornos precisos com alta precisão. Esse processo de retificação especializado usa rodas de retificação de pequenos diâmetro para produzir formas e recursos complexos com tolerâncias apertadas, geralmente usadas para ferramentas, matrizes e acessórios de precisão.
Capacidades -chave:
• diâmetros de orifício de 0,1 mm a 100 mm+
• Precisão de posicionamento até ± 0,001 mm
• Geração complexa de contorno
• Controle preciso de profundidade
Selecionando o processo certo CNC
A escolha do método de moagem apropriada depende de vários fatores, incluindo a geometria da peça de trabalho, material, tolerâncias necessárias, acabamento superficial e volume de produção. A tabela abaixo fornece orientações para selecionar o processo de moagem correta para aplicativos específicos:
| Tipo de moagem | Melhor para | Tolerâncias típicas | Acabamento de superfície (RA) |
|---|---|---|---|
| Cilíndrico | Eixos, hastes, peças cilíndricas | ± 0,001 mm | 0.02-0.8μm |
| Superfície | Superfícies planas, placas | ± 0,002 mm | 0.04-1.6μm |
| Ferramenta e cortador | Ferramentas de corte, fábricas finais, brocas | ± 0,0005 mm | 0.02-0.4μm |
| Sem centro | Peças cilíndricas de alto volume | ± 0,0015 mm | 0.04-0.8μm |
| Engrenagem | Dentes de engrenagem, splines | ± 0,0005 mm | 0.02-0.4μm |
| Jig | Furos, contornos, formas complexas | ± 0,0002 mm | 0.04-0.8μm |
O processo de moagem do CNC
Um detalhamento detalhado das etapas envolvidas na moagem do CNC do design para a parte final
Design e engenharia
O processo de retificação do CNC começa com o design de peça usando o software CAD. Os engenheiros especificam dimensões, tolerâncias, requisitos de acabamento de superfície e especificações de materiais. Este design de dados forma a base para a programação da máquina de retirar.
A seleção do material é crítica durante esta fase, pois diferentes materiais (aço, alumínio, cerâmica etc.) requerem parâmetros de moagem específicos e seleções de rodas para obter melhores resultados.
Programação de came
O modelo CAD é importado para o software CAM, onde o programa de retificação do CNC é desenvolvido. Isso envolve a seleção de estratégias de moagem apropriadas, a definição de caminhos de ferramentas, a definição de velocidades do eixo, as taxas de alimentação e a profundidade dos cortes.
Os programadores qualificados otimizam o caminho da ferramenta para minimizar o tempo de ciclo, garantindo a qualidade da peça. O programa inclui todos os movimentos e funções necessários para a máquina de moer produzir a peça com precisão.
Configuração da máquina
Antes do início da moagem do CNC, o operador da máquina prepara o espaço de trabalho instalando a roda de moagem apropriada, configurando dispositivos de retenção de trabalho (chucks, centros, acessórios) e verificar a calibração da máquina.
O programa de moagem é carregado no sistema de controle da máquina e uma execução a seco pode ser realizada para verificar se há possíveis erros de colisões ou programação. Os sistemas de refrigerante também são verificados e preparados para operação.

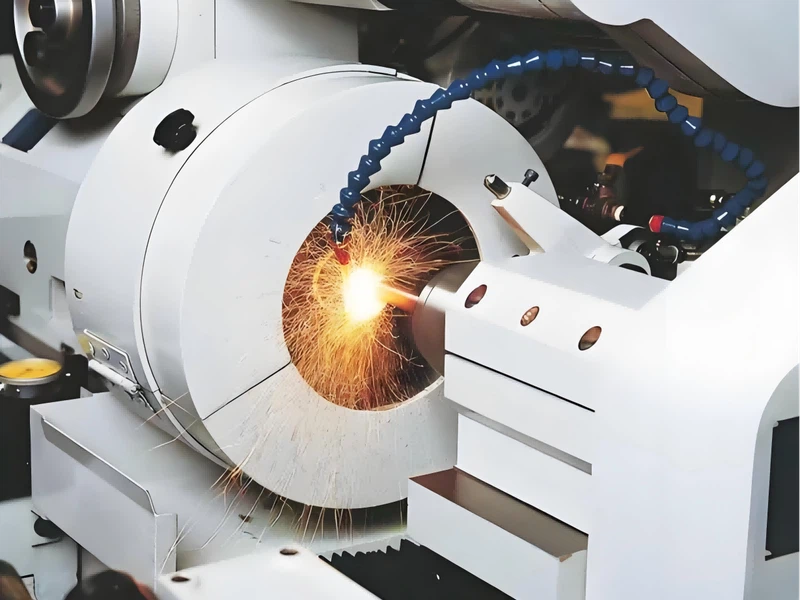

Operação de moagem
Durante a operação de moagem, a máquina executa os caminhos de ferramentas programados com alta precisão. A roda de moagem gira em velocidades especificadas enquanto se move em relação à peça de trabalho para remover o material de acordo com as especificações do projeto.
O líquido de arrefecimento é aplicado continuamente para dissipar o calor e descarregar a trituração swarf. As máquinas de moagem modernas geralmente incluem sensores que monitoram o processo e fazem pequenos ajustes para manter o desempenho ideal.
Inspeção e controle de qualidade
Após a moagem, a parte acabada passa por inspeção rigorosa usando instrumentos de medição de precisão, como máquinas de medição de coordenadas (CMMs), micrômetros e testadores de acabamento superficial para verificar a precisão dimensional e a qualidade da superfície.
Os métodos de controle de processos estatísticos (SPC) podem ser empregados para monitorar e melhorar os processos de moagem ao longo do tempo, garantindo a qualidade consistente e reduzindo as taxas de sucata.
Parâmetros críticos na moagem do CNC
Vários parâmetros -chave influenciam o resultado do processo de moagem, afetando a qualidade da peça e a eficiência da produção. A seleção e controle adequados desses parâmetros são essenciais para as operações bem -sucedidas de retificação de CNC:
Velocidade da roda
Normalmente, de 3.000 a 20.000 rpm, dependendo do tipo de roda, material e acabamento desejado. Velocidades mais altas geralmente produzem melhores acabamentos de superfície.
Taxa de alimentação
A velocidade com que a peça ou a roda se move durante a moagem. As taxas de alimentação mais baixas melhoram a precisão e o acabamento da superfície, mas aumentam o tempo do ciclo.
Profundidade de corte
A quantidade de material removido por passagem. Os passes de luz múltiplos geralmente são melhores do que um único passe pesado na retificação para manter a precisão.
Molho da roda
O processo de afiar a roda de moagem para manter sua eficiência de corte. O curativo adequado é crítico para resultados consistentes de retificação.
Aplicação de líquido de arrefecimento
A vazão, a pressão e a direção afetam a dissipação de calor e a remoção de SWARF. A aplicação adequada do líquido de refrigeração evita danos térmicos durante a moagem.
Retinging Wheel Seleção Fatores
Escolher a roda de moagem certa é crucial para a retificação eficaz da CNC. A seleção depende de vários fatores:
Tipo abrasivo
- Óxido de alumínio
- Carboneto de silício
- Nitreto de boro cúbico (CBN)
- Diamante
Tamanho de grão
- Grosso (8-60)
- Médio (80-180)
- Fino (220-600)
- Muito bom (800-2000)
Tipo de ligação
- Vitrificado
- Resinóide
- Borracha
- Metal
Dureza da roda
A combinação correta desses fatores garante remoção de material eficiente, vida útil da roda longa e acabamento superficial ideal nas operações de retificação do CNC.
Máquinas de moagem CNC
Uma visão geral do equipamento usado nas operações modernas de moagem de CNC
Componentes de uma máquina de retificação CNC
Sistema do fuso
O eixo segura e gira a roda de moagem em velocidades precisas. Os rolamentos de alta precisão e a tecnologia motora avançada em máquinas de moagem modernas garantem o mínimo de desconto e o desempenho consistente.
Eixo aciona
As máquinas de moagem CNC apresentam eixos orientados por servo (normalmente 3-6 eixos) que fornecem controle preciso do movimento. Guias lineares e parafusos de bola garantem posicionamento suave e preciso com reação mínima.
Sistema de controle
O controle do CNC processa o programa de moagem e o converte em movimentos da máquina. Os controles modernos apresentam interfaces amigáveis, recursos de simulação avançada e funções de diagnóstico para operações de moagem.
Dispositivos de propriedade de trabalho
Chucks, centros, acessórios e vistos prendem a peça de trabalho durante a moagem. A escolha depende da geometria da peça e deve fornecer suporte rígido e minimizar a distorção.
Sistema de líquido de arrefecimento
Bombas, bicos e sistemas de filtração entregam o líquido de arrefecimento à zona de moagem, reduzindo o calor, os detritos de descarga e lubrificando a ação de corte nos processos de moagem.
Sistema de vestir
Dispositivos para afiar e trilhar a roda de moagem para manter sua forma e eficiência de corte. Algumas máquinas de moagem apresentam ciclos automáticos de curativo.
Fabricantes principais de máquinas de retificação CNC
Studer
Um fabricante suíço conhecido por máquinas de retificação cilíndrica de alta precisão. O Studer oferece uma variedade de modelos para aplicações de moagem externas, internas e universais com sistemas de controle avançado.
Especialização: moagem cilíndrica, moagem de ferramentas
Tecnologias -chave: S121, S141, Máquinas de moagem S33
Makino
Uma empresa japonesa que oferece soluções avançadas de moagem para várias indústrias. As máquinas de moagem de Makino são conhecidas por sua precisão, confiabilidade e tecnologias inovadoras.
Especialização: moagem de superfície, moagem de contorno complexo
Tecnologias-chave: Centros de retificação da série G
Okuma
Líder global em fabricação de máquinas -ferramenta, a Okuma produz máquinas de retificação versáteis capazes de lidar com peças complexas com alta precisão e eficiência.
Especialização: moagem de vários eixos, combinações de giro em torno
Tecnologias-chave: GI-20N, GA-26W Gripers CNC
Fanuc
Conhecida principalmente pelos controles CNC, a FANUC também fabrica máquinas de retificação CNC de alto desempenho integradas aos seus sistemas de controle avançado para o desempenho ideal.
Especialização: células de moagem robótica, sistemas automatizados
Tecnologias -chave: Robogrind, Sistemas de retificação inteligentes
Reishauer
Uma empresa suíça especializada em máquinas de retificação de engrenagem de alta precisão. Os produtos da Reishauer são amplamente utilizados nas indústrias automotivas e aeroespaciais para componentes críticos de equipamentos.
Especialização: moagem de engrenagem, moagem de engrenagem chanfrada
Tecnologias -chave: série RZ, moagem de engrenagem CBN
Kellenberger
Com uma herança que abrange mais de um século, Kellenberger produz máquinas de retificação cilíndrica de alta precisão CNC conhecidas por sua robustez e precisão em aplicações exigentes.
Especialização: Moagem Cilíndrica Universal
Tecnologias-chave: Kel-Varia, Kel-Chuck Systems
Critérios de seleção de máquinas
A escolha da máquina de moagem CNC certa requer uma consideração cuidadosa de vários fatores para garantir que atenda às suas necessidades específicas de fabricação:
Requisitos de peça:Os requisitos de tamanho, geometria e tolerância determinam a capacidade e a configuração da máquina.
Tipo de material:A dureza e a redução dos materiais influenciam a potência e a rigidez necessárias do fuso.
Volume de produção:A produção de alto volume pode exigir máquinas de moagem especializadas com recursos de automação.
Requisitos de precisão:A precisão e a repetibilidade do posicionamento da máquina devem corresponder ou exceder as especificações da peça.
Necessidades de flexibilidade:Considere se a máquina pode lidar com uma variedade de peças ou será dedicada a componentes específicos.
Integração de automação:Para a produção de luzes, procure máquinas de moagem com recursos de carregamento/descarregamento robóticos.
Considerações de custo:Balance o investimento inicial com custos operacionais de longo prazo, incluindo manutenção e consumíveis.
Aplicações da moagem CNC
Explorando como a tecnologia de moagem CNC é usada em vários setores
Indústria automotiva
A moagem de CNC desempenha um papel crítico na fabricação automotiva, produzindo componentes de precisão com tolerâncias apertadas. A indústria automotiva depende muito da retificação para peças do motor, componentes de transmissão e elementos de suspensão.
Aplicações comuns:
• virabolho e árvores de cames
• Engrenagens e eixos de transmissão
• Hastes e levantamentos de válvula
• Componentes de freio
• Peças do sistema de direção
Indústria aeroespacial
O setor aeroespacial exige a maior precisão dos processos de moagem. Os componentes devem suportar condições extremas, mantendo tolerâncias rígidas, tornando essencial a moagem essencial para as peças críticas de segurança.
Aplicações comuns:
• Blades e discos de turbinas
• Eixos e rolamentos do motor
• Componentes do trem de pouso
• Peças do sistema hidráulico
• acessórios aeroespaciais estruturais

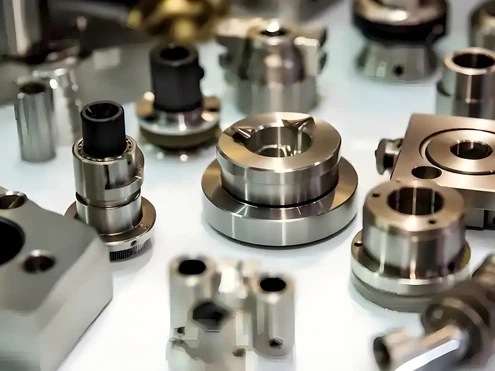

Indústria médica
A fabricação de dispositivos médicos requer precisão e qualidade da superfície excepcionais, as quais são entregues pela moagem. O processo é usado para criar componentes para instrumentos cirúrgicos, implantes e equipamentos de diagnóstico.
Aplicações comuns:
• Ferramentas e instrumentos cirúrgicos
• Implantes ortopédicos
• Componentes dentários
• eixos de dispositivos médicos
• Equipamento de medição de precisão
Indústria de ferramentas
A indústria de ferramentas depende da retificação do CNC para produzir e recondicionar ferramentas de corte com geometrias precisas. A moagem de CNC garante que as ferramentas tenham bordas de corte precisas, ângulos de alívio e dimensões para o desempenho ideal.
Aplicações comuns:
• Fim de fábricas e exercícios
• Reamificadores e torneiras
• Matores e moldes
• Inserções de carboneto
• Formulário de ferramentas e cortadores
Indústria de energia
Os setores de energia tradicionais e renováveis utilizam a moagem CNC para componentes críticos. A alta precisão da moagem garante produção eficiente de energia e vida útil longa para equipamentos caros.
Aplicações comuns:
• Eixo e rotores geradores
• Componentes da turbina eólica
• Peças de turbina hidrelétrica
• Caixas de câmbio para sistemas de energia
• Componentes da bomba para petróleo e gás
Indústria de rolamentos
A manufatura de rolamentos é um dos maiores usuários de tecnologia de retificação de CNC. O desempenho e a vida útil dos rolamentos dependem inteiramente da precisão alcançada através da moagem de raças, rolos e outros componentes.
Aplicações comuns:
• Corridas de rolamento (interno e externo)
• Rolamentos de esferas e rolos
• Rolamentos de impulso
• gaiolas de rolamento de precisão
• Componentes de rolos cônicos
Materiais processados por moagem CNC
A moagem de CNC pode processar uma ampla gama de materiais, cada um exigindo parâmetros específicos e seleções de rodas para obter melhores resultados. A tabela abaixo descreve os materiais comuns e suas características de moagem:
| Material | Dureza (HRC) | Tipo abrasivo | Características de moagem |
|---|---|---|---|
| Aço carbono | 15-65 | Óxido de alumínio | Boa capacidade de moagem, resultados consistentes com parâmetros de moagem padrão |
| Liga de aço | 20-68 | Óxido de alumínio, CBN | Motabilidade moderada, pode exigir rodas especializadas para conteúdo de alta liga |
| Aço inoxidável | 15-55 | Óxido de alumínio, CBN | Tende a trabalhar com força, requer a seleção adequada de líquido de arrefecimento e roda na moagem |
| Ferro fundido | 15-35 | Carboneto de silício, óxido de alumínio | Boa capacidade de moagem, produz poeira abrasiva que exige extração eficaz |
| Ligas de titânio | 30-45 | CBN, diamante | A baixa condutividade térmica requer moagem cuidadosa para evitar queima |
| Cerâmica | 65-80+ | Diamante | Materiais quebradiços que requerem cortes de luz e técnicas de moagem específicas |
| Carbonetos | 75-90 | Diamante | Extremamente difícil, exigindo rodas de diamante e parâmetros de moagem especializados |
Tecnologias e tendências avançadas
O futuro da moagem do CNC e inovações emergentes no campo
Digitalização na moagem CNC
A transformação digital da fabricação está revolucionando os processos de retificação de CNC. As máquinas de moagem modernas estão se tornando cada vez mais conectadas, com os sensores e recursos de IoT que fornecem dados em tempo real sobre desempenho, desgaste das rodas e condições de processo.
Essa digitalização permite a manutenção preditiva, onde os problemas em potencial são identificados antes de causar tempo de inatividade. As plataformas de análise de dados processam parâmetros de retificação e métricas de desempenho para otimizar os processos de moagem, melhorando a qualidade e reduzindo os custos.

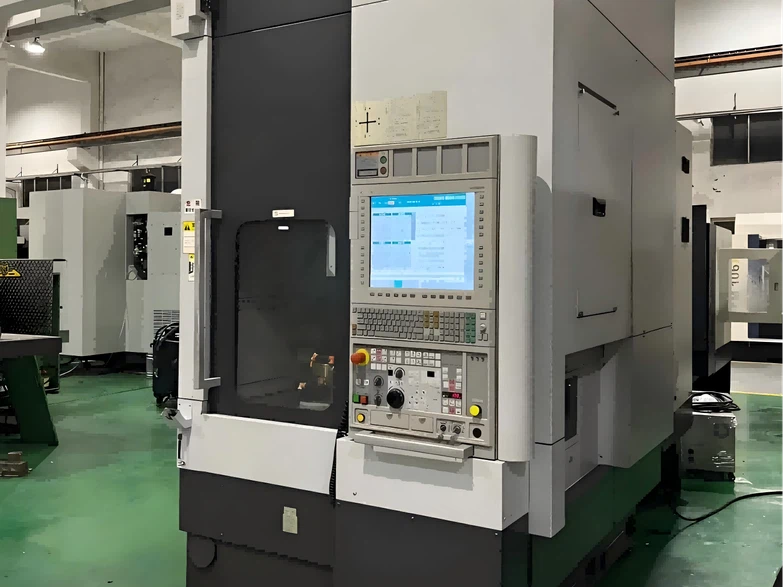

Automação e indústria 4.0
A automação está se tornando cada vez mais predominante nas operações de retificação do CNC. Os sistemas de carregamento e descarregamento robóticos permitem a produção de luzes, maximizando a utilização da máquina e reduzindo os custos de mão-de-obra. Esses sistemas podem lidar com cenários complexos de manuseio de peças e se adaptarem a diferentes geometrias de peça com o mínimo de tempo de troca.
Dentro da estrutura do setor 4.0, as máquinas de moagem são integradas a fábricas inteligentes, comunicando -se com outros equipamentos e sistemas para otimizar todo o fluxo de produção. Réplicas digitais de gêmeos-virtuais de sistemas de retificação física-ALCO para simulação, otimização e monitoramento de processos em tempo real.
Sistemas de controle adaptativo
As máquinas de retificação CNC de próxima geração apresentam sistemas de controle adaptativo avançado que monitoram continuamente o processo de moagem e fazem ajustes em tempo real. Esses sistemas podem compensar variáveis, como desgaste das rodas, variações de dureza do material e expansão térmica, garantindo resultados consistentes ao longo das execuções de produção.
Os controles adaptativos na trituração utilizam sensores para medir forças, vibrações e emissões acústicas, ajustando as taxas de alimentação e as velocidades do fuso para manter as condições ideais de moagem.
Tecnologia Superabrasiva
A adoção de rodas de moagem superabrasivas (diamante e CBN) está aumentando em aplicações de retificação de CNC. Essas rodas oferecem desempenho superior em comparação aos abrasivos convencionais, com vida útil mais longa, taxas de remoção de materiais mais rápidas e melhores acabamentos superficiais-especialmente ao processar materiais rígidos.
Os avanços nas tecnologias de ligação superabrasivas estão expandindo seu alcance de aplicação na retificação, tornando-os econômicos para mais cenários de produção.
Otimização movida a IA
A inteligência artificial e o aprendizado de máquina estão sendo aplicados aos processos de retificação do CNC para otimizar parâmetros e prever resultados. Os algoritmos de IA analisam dados históricos de retificação para determinar os parâmetros ideais para novos trabalhos, reduzindo o tempo de configuração e melhorando o rendimento da primeira passagem.
Os modelos de aprendizado de máquina podem prever o desgaste da ferramenta e a vida útil restante, permitindo a manutenção proativa e reduzindo o tempo de inatividade não planejado nas operações de moagem.
Moagem de CNC de alta velocidade
Os avanços na tecnologia do fuso estão permitindo maiores velocidades de moagem, aumentando significativamente as taxas de remoção de materiais e a produtividade. A moagem de CNC de alta velocidade reduz os tempos de ciclo, mantendo a precisão, tornando-a atraente para ambientes de produção de alto volume.
Esses sistemas requerem tecnologias especializadas de equilíbrio, resfriamento e amortecimento de vibrações para garantir a estabilidade em velocidades de rotação extremas em aplicações de retificação de CNC.
Sistemas de usinagem híbrida
A integração da moagem com outros processos de usinagem (moagem, giro, EDM) em máquinas híbridas únicas está ganhando popularidade. Esses sistemas permitem processamento completo de peças em uma única configuração, reduzindo o manuseio, melhorando a precisão por meio de fixação reduzida e reduzindo os prazos de produção de produção.
As máquinas híbridas são particularmente benéficas para peças complexas que exigem várias operações além da moagem.
Metrologia em processo
Os sistemas de medição integrados estão se tornando padrão em máquinas avançadas de retificação de CNC. Esses sistemas realizam verificações dimensionais em tempo real durante o processo de moagem, permitindo correções imediatas e garantindo que as peças atendam às especificações sem as etapas adicionais de inspeção.
Os sistemas de varredura e visão a laser integrados às máquinas de moagem fornecem capacidade de inspeção de 100%, reduzindo a sucata e melhorando o controle do processo.
O futuro da moagem do CNC
O futuro da moagem é marcado pelo aumento da precisão, eficiência e conectividade. À medida que os requisitos de fabricação continuam a exigir tolerâncias mais rígidas e melhores acabamentos de superfície, a tecnologia de moagem evoluirá para enfrentar esses desafios por meio de materiais avançados, controles mais inteligentes e maior automação.
Aumento da precisão
As futuras máquinas de retificação do CNC alcançarão tolerâncias ainda mais rígidas, potencialmente até os níveis de nanômetro, permitindo novas aplicações em micro-manufatura e tecnologias avançadas.
Foco de sustentabilidade
Os sistemas de retificação de CNC com eficiência energética, juntamente com a reciclagem de rodas e refrigerantes, reduzirão o impacto ambiental dos processos de moagem.
Melhoramento de habilidades
À medida que as máquinas de retificação do CNC se tornam mais complexas, as funções do operador mudarão para a programação, monitoramento e otimização de processos, em vez de operação manual.
No geral, a retificação do CNC continuará sendo uma tecnologia crítica na fabricação avançada, permitindo a produção de componentes de alta precisão que alimentam nosso mundo moderno. A integração de tecnologias digitais, materiais avançados e automação garantirá que a moagem permaneça na vanguarda da inovação manufatureira nos próximos anos.
Recursos de moagem do CNC
Informações e referências adicionais para um aprendizado adicional sobre a moagem CNC
Publicações técnicas
"Tecnologia de retificação de precisão" de RK Venkateshwaran
Guia abrangente para processos modernos de moagem, incluindo técnicas e aplicações de retificação de CNC.
"Manual de usinagem com rodas de moagem", de Steven Malkin
Referência técnica aprofundada na tecnologia da roda de moagem e parâmetros de retificação de CNC.
"Manual de usinagem CNC", de Alan Overby
Cobre a moagem como parte de um contexto de fabricação de CNC mais amplo com exemplos práticos.
"Processos de usinagem abrasiva", de Richard Komanduri
Tratamento avançado de processos abrasivos, incluindo aspectos teóricos e práticos da moagem.
Organizações e padrões da indústria
Sociedade Americana de Engenheiros Mecânicos (ASME)
Desenvolve padrões para tolerâncias dimensionais e acabamentos de superfície relevantes para a moagem do CNC.
Organização Internacional de Padronização (ISO)
Publica ISO 13004: 2016 Cobrindo a segurança da roda e a ISO 2808 para medição da textura da superfície.
Sociedade de Engenheiros de Manufatura (PME)
Fornece recursos educacionais, treinamento e certificações relacionadas à retificação do CNC e à fabricação de precisão.
Instituto de Rodagem (GWI)
Concentra -se na tecnologia abrasiva, incluindo padrões e práticas recomendadas para a seleção e uso de rodas de moagem CNC.
Perguntas frequentes
Perguntas comuns sobre a tecnologia e aplicações de retificação do CNC.
Qual é a diferença entre moagem CNC e moagem convencional?
A diferença primária está no sistema de controle. O CNC Grinding usa controle numérico do computador para automatizar e controlar com precisão o processo de moagem, garantindo resultados consistentes em várias peças de trabalho. A moagem convencional depende da operação manual, que pode introduzir variabilidade. A moagem de CNC oferece maior precisão, repetibilidade e capacidade de produzir geometrias complexas que seriam difíceis ou impossíveis com os métodos convencionais. Além disso, os sistemas de moagem podem armazenar programas para trocas rápidas entre diferentes peças.
Quais materiais podem ser processados com a moagem do CNC?
A moagem de CNC pode processar uma ampla gama de materiais, incluindo metais como aço, aço inoxidável, alumínio, titânio e super -calotas. Também é eficaz para materiais endurecidos, cerâmica, carbonetos e alguns materiais compostos. A chave é selecionar a roda e os parâmetros apropriados para cada material. A moagem do CNC é particularmente valiosa para trabalhar com materiais difíceis que são difíceis de usinar com outros processos, pois a ação abrasiva pode efetivamente remover o material, mesmo de superfícies endurecidas.
Quais níveis de tolerância a moagem do CNC pode alcançar?
A moagem de CNC é capaz de alcançar tolerâncias extremamente rígidas, normalmente na faixa de ± 0,0005 mm (0,5 mícrons) a ± 0,002 mm (2 mícrons) para precisão dimensional. Os acabamentos da superfície podem ser tão suaves quanto 0,02μm de AR (média de rugosidade), dependendo do material, da roda de moagem e dos parâmetros de processo. Esses recursos tornam a moagem indispensável para aplicações onde a precisão é crítica, como componentes aeroespaciais, dispositivos médicos e peças mecânicas de alta precisão.
Como a moagem do CNC se compara a outros processos de usinagem de precisão?
A moagem de CNC difere dos processos como moagem ou girar, pois usa ação abrasiva em vez de cortar ferramentas. Isso o torna particularmente eficaz para alcançar acabamentos superficiais altos e tolerâncias apertadas em materiais difíceis. Embora a moagem e a giro sejam mais eficientes para remover grandes quantidades de material, a moagem se destaca nas operações finais de acabamento e trabalhando com materiais endurecidos. A moagem pode obter melhores acabamentos superficiais e tolerâncias mais rígidas do que a maioria dos outros processos de usinagem, embora geralmente seja mais lenta e mais cara por unidade de volume de material removido.
Quais fatores afetam o acabamento da superfície na moagem do CNC?
Vários fatores influenciam o acabamento da superfície na trituração do CNC, incluindo o tipo abrasivo da roda de moagem, o tamanho do grão e a dureza. Tamanhos de grão mais finos geralmente produzem superfícies mais suaves. Outros fatores -chave incluem velocidade da roda, taxa de alimentação, profundidade de corte e aplicação do líquido de arrefecimento. O material da peça de trabalho e sua dureza também desempenham papéis significativos. Na moagem, a rigidez e o controle da vibração da máquina são críticos, pois até pequenas vibrações podem degradar a qualidade da superfície. Máquinas de moagem modernas incorporam amortecimento avançado de vibração e controles precisos do fuso para otimizar os acabamentos da superfície.
Que manutenção é necessária para máquinas de retificação de CNC?
A manutenção adequada das máquinas de moagem CNC inclui inspeção regular e substituição de rodas de moagem, limpeza e lubrificação de guias e parafusos de bola e calibração de sistemas de medição. Os sistemas de refrigerante requerem manutenção regular para evitar a contaminação e garantir o fluxo adequado. Os eixos devem ser verificados para o escuridão e equilibrados periodicamente. O sistema de controle CNC requer atualizações de software e procedimentos de backup. Os cronogramas de manutenção preventiva são críticos para manter a precisão e a confiabilidade do equipamento de moagem, pois mesmo o desgaste menor pode afetar a precisão das operações de moagem ao longo do tempo.
